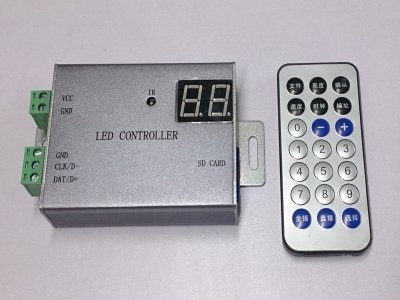

LED单口控制器(H805SB)

LED单口控制器(H805SB)
  • 型号H805SB

详细描述

一、简介
  H805SB 是单口输出的单机控制器,能控制多种单双线驱动芯片,最高时钟2MHz,最多控制4096 点。具有红外遥控功能和数码管显示功能。
  配套软件为《LED 编制软件》。兼容新老遥控器。
二、可控驱动芯片
  LPD6803、LPD8806、LPD6813、LPD1882、LPD1889、LPD6812、LPD1883、LPD1886、DMX512、HDMX、APA102、UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、WS2801、WS2803、WS2811、WS2812、TM1803、TM1804、TM1809、TM1812、TM1829、TA9912、TM1913、TM1914、TM1916、TM1926、SM16711、INK1003、LX1003、LX2003、LX2006、TLS3001、TLS3002、DZ2809、P9813、P9816、SM16716、LD151x、LD153x、MBI6021、MBI6023、MBI6024 等。
  LED 驱动芯片类型必须在电脑软件里设置,同时序驱动芯片共用一个选项,在电脑属性里只显示一个代表名称。
  注意:控制器最多控制 4096 像素点是指控制器可以输出4096 个点的数据,而实际信号能否可靠传输到最后,将取决于灯具的性能、开关电源的EMI、工程现场的总体干扰。
三、性能特点
1、一个输出端口,最多控制4096 像素点。
2、SD 卡支持FAT32、FAT16 格式,最大容量为32G 字节及以上。最多允许64 个DAT 文件,播放顺序是文件名按字母进行排序。
3、红外遥控功能和数码管显示功能。
4、可切换文件,调节高亮,设置时钟和播放速度。
四、遥控器的操作
1、切换DAT 文件:
  按‘文件’进入DAT 文件模式,数码管显示DAT 文件序号。按‘+’或‘-’可切换到后或前一DAT 文件;还可以直接通过数字按键直接输入DAT 文件序号,然后按“确认”键就切换到要播放的文件。若文件数小于10,则无需按“确认”键。
2、设置扫描时钟:
  按‘时钟’即显示当前时钟,一位整数位和一位小数位,单位为MHz。可用‘+’‘-’键直接修改,还可用数字键输入后,按‘确认’键确认。
3、设置播放速度:
  取值范围是 1—200,单位是帧每秒。用数字键输入速度值,然后按‘确认’键确认并保存;也可以用‘+’、‘-’键设置。
4、设置亮度:
  取值范围是 0—31。用数字键输入亮度值,然后按‘确认’键确认并保存;也可以用‘+’、‘-’键设置。LPD6803 和LPD8806 不支持亮度设置。
5、选择播放:
  默认情况会连续循环播放 SD 卡中所有DAT 文件,也可设置播放单个文件。“全播”就是连续循环播放所有 DAT 文件。“选播”就是只播放单个 DAT 文件,在此模式下,输入数字后按“文件”就会保存文件序号,下次上电还会播放此文件,其它方式选择文件不会保存。
6、调色:(只对新遥控器)
  按“选择”键进入调色模式。在调色模式下,按“选择”可调节蓝色,按“选播”调节绿色,按“全播”调节红色。LPD6803 和LPD8806 不支持调色功能。
五、使用说明
1.上电后,数码管显示“05”,若没有插入SD 卡,右点会不停闪烁。若显示“FE”表示控制类型不对或点数太多。显示“F0”表示没有有效的DAT 文件。读取SD 卡成功,显示播放文件序号“01”。
2.SD 卡在第一次使用,或多次删除后需要格式化成FAT32 或FAT16 格式。现已支持SDHC(高容量SD 卡),最大达32G 字节以上。SD 卡最多允许存64个DAT 文件,控制器根据文件名按字母进行排序播放。
3.在《LED 编制软件》设置时, 选择一条线路一个分控(这里指一个控制器),控制器类型一定要选择SB,驱动芯片类型要正确选择。
4.时钟和速度在控制器上设置,时钟一般设置1MHz 左右,速度一般用25帧每秒。
5.灰度超过256 级的驱动芯片,已在控制器上作Gamma 处理。如:LPD6812为1024 级灰度,LPD1886、TLS3001、BS0901、BS0815 为4096 级灰度,DM412、MBI6024 为65535 级灰度。
6.LD1510、LD1512、LD1530、LD1532 只支持8 位和16 模式。
六、控制器接口定义
控制单线驱动IC时接GND、DAT
控制双线驱动IC时接GND、CLK、DAT
控制DMX512时接GND、D-、D+
七、规格参数
