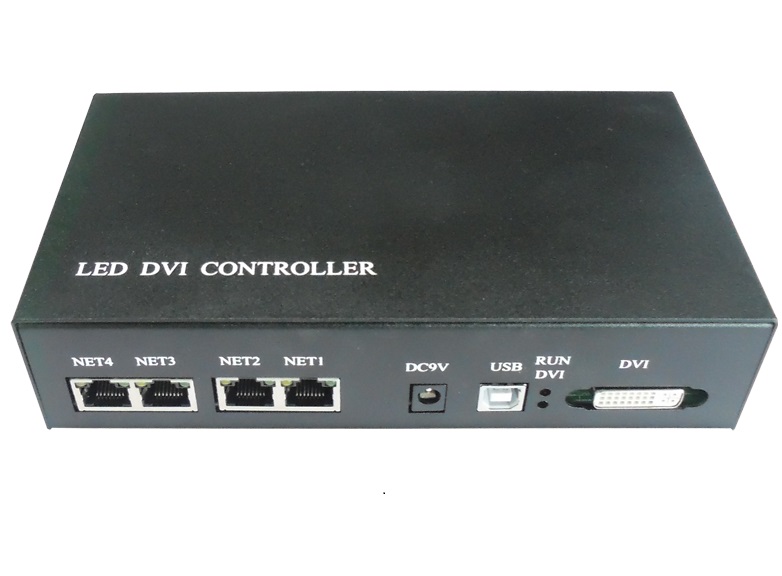

H803TV是通过DVI/HDMI接口传输数据的联机主控,具有传输速度快,控制LED灯具多等特点。可以脱离配套电脑软件运行,所以能连接各种操作系统的电脑,还能连接任何DVI/HDMI输出接口的设备。连接电脑时主要使用复制模式,当然也支持多显示器的扩展模式和双显示器模式。
配套分控为H801RA和H801RC。配套软件为《LED演播软件》V3.97及以上版本。
目前可以控制的驱动芯片有LPD6803、LPD8806、LPD1882、LPD1889、LPD6812、LPD1883、 LPD1886;DMX512、HDMX、APA102、MY9221、DZ2809、SM16716、SM16711;UCS6909、UCS6912、 UCS1903、UCS1909、UCS1912;WS2801、WS2803、WS2811、INK1003;TM1812、TM1809、TM1804、 TM1803、TM1913、TM1914、TM1926、TM1829、TM1906、TM1814;BS0901、BS0902、BS0825、BS0815、 LY6620、BS0825;LD1510、LD1512、LD1530、LD1532;TLS3001,TLS3002;DM412、DM413、DM114、 DM115、DM13C、DM134、DM135、DM136;MBI6023、MBI6024、MBI5001、MBI5168、MBI5016、MBI5026、 MBI5027、74HC595、6B595、TB62726、TB62706、ST2221A、ST2221C、XLT5026、ZQL9712、ZQL9712HV、 HEF4094、A8012等。
1、每台最大控制40万像素点,四个输出网口,每个网口最多控制10万点。
2、四个网口独立配置,可控制不同芯片的灯具,每个网口最多连接255个分控,每台H803TV最多连接1020个分控。
3、使用DVI视频分配器,多台主控分区控制,数量不限,实际控制能力取决于DVI输出设备,如一台双显电脑最大可控制384万点。
4、支持多种分辨率1024X768、1280X720、1280X960、1280X1024、1360X765、1360X1020、1600X900、1600X1200。
5、屏幕刷新频率建议设置为60Hz。
6、每个H801RA最大控制3412像素点,输出一个或四个端口;每个H801RC最大控制8192像素点,输出一、四或八个端口。支持LED灯具的任意造型。
7、支持单、双通道灯具,还支持有空位和乱序的特殊灯具。
8、采用免驱动USB传输控制数据,32位和64位操作系统同样使用。
9、传输信号采用快速以太网协议,标称距离为100米。可通过IP转换器和光电转换器,使得传输距离达到25千米以上。
1、控制器上电后,用USB线连接主控USB口与电脑USB口,用DVI线连接连接主控DVI口到电脑DVI口或HDMI口,电脑就能检测到USB设备和DVI显示设备。但有些电脑的需要在启动电脑前连接DVI设备,才能检测到,这个跟所使用的显卡相关。DVI驱动在安装操作系统或安装显卡时已安装,USB驱动也在安装操作系统时已安装。不管是32位电脑,还是64位的电脑,都不需要再安装USB驱动。
2、设置多个显示器及分辨率,右击桌面选择“NVIDIA控制面板”,先设置多个显示器,选择“复制模式”,单击“应用”后DVI指示灯就会闪烁。然后更改分辨率,一定要选择两个显示器都兼容的。不同的电脑设置界面会不一样。
这里只显示了H803TV有效的分辨率,不同的电脑兼容的分辨率会有所不同。
3、在《LED演播软件》的菜单上单击“设置”—“系统设置”,弹出设置对话框,主控类型选择“H803TV-DVI”,然后确定,重启软件。
4、每台最大控制40万像素点,四个输出网口,每个网口最多控制10万点,每个网口最多连接255个分控,共1020个分控。每个分控控制的点数多,网口带载的分控数量少;若每个分控控制的点数少,则可以带载更多的分控。
5、H803TV升级版还支持单、双通道灯具,还支持有空位和乱序的特殊灯具。每个网口独立配置,控制不同的灯具,但同一网口必须控制一样的灯具。
6、H803TV可直接输出到H803TC,以实现可联可脱功能,并增加控制保障。也可通过IP转换器,连接光电转换器,再连接到分控,以增长传输距离。
7、对于很大分辨率的屏,要分成若干个区域,使用DVI视频分配器连接。区域数量不限,实际控制能力取决于DVI输出设备,如一台双显电脑最大可控制384万点。
8、靠近DVI口的指示灯,下面红色指示灯亮表示通电,DVI正常通讯时闪烁;上面绿色指示灯不亮表示加载造型失败,闪烁表示机器工作正常。
9、只在系统设置和造型设置时,才通过USB向主控发送配置信息。所以,设置好参数后,USB线可以不连接,没有特殊需要,播放窗不要移动,可以在软件菜单“设置”中选
四、连接图
1.连接一台H803TV:
2.利用DVI分配器连接多台H803TV:
五、配件
DVI线,USB线,DC9V电源
