四口分控(H801RA)

一、产品特点：

1、四个输出端口，最多控制3412像素点。每个端口最大控制点数为 3412除以实际使用端口数。

2、可联可脱，可以直接连接到电脑网卡，也可以连接到脱机和联机主控(H802TB、H801TC、H802TC、H803TC、H804TC、H805TC、H803TV), 还可连接交换机和光电转换器。


3、同步性能高，相邻分控的传输延迟在200纳秒以内，也就是说级联200个分控，延迟在40微秒内。图像无撕裂，无马赛克现象。


4、使用灵活，一个端口最大带载点数随着输出端口数的减少而增加。分控可以任意互换，对灯光工程的适应性强。


5、控制效果好，采用了特殊的算法，控制无使能灯具也能达到256级灰度，有使能灯具最高可达到65536级（64K）灰度。


6、传输距离远，传输信号采用标准以太网协议，标称距离为100米。 可采用分控作为中继，也可用网络中继器作为中继，还可通过光电转换模块，使得传输距离达到25千米以上。


7、扫描时钟速度可调100K－50M Hz。


8、采用灰度技术和反伽马矫正技术，使实际显示的效果更符合人眼的生理感觉；根据像素的运动自适应逐行扫描技术，有效消除了视频中移动的线条所产生的齿角，展现光滑而自然的画面。

二、控制器支持IC：

LPD6803、LPD8806、LPD6813、LPD1882、LPD1889、LPD6812、LPD1886；DMX512、HDMX 、APA102、P9813、DZ2809、SM16716；UCS6909、UCS6912、UCS1903、UCS1909、UCS1912；WS2801、WS2803、WS2811、WS2812，INK1003；TM1812、TM1809、TM1804、TM1803；BS0901、BS0902、BS0815、LY6620、BS0825；LD1510、LD1512；TLS3001，TLS3002；DM413、DM114、DM115、DM13C、DM134、DM135、DM136；MBI5001、MBI5168、MBI5016、MBI5026、MBI5027、 74HC595、6B595、TB62726、TB62706、ST2221A、ST2221C、XLT5026、ZQL9712、 ZQL9712HV、HEF4094、A8012.

三、产品展示：

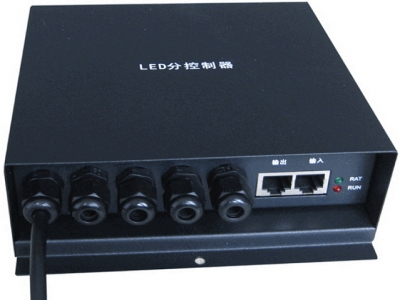

配件:

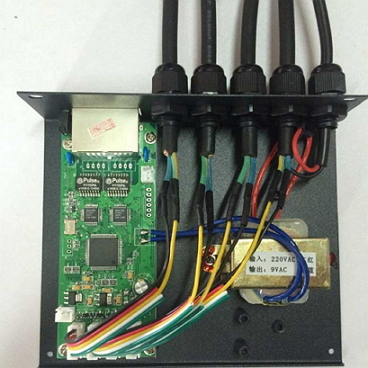

内部接线图:

四、连接示意图

连接主控(蓝色为交叉网线)

连接电脑

五、端口定义

GND(地), CLK(时钟), DAT(数据), LAT( 锁存), EN(使能)

控制DMX512时, D-接CLK, D+接DAT

六、控制器参数
